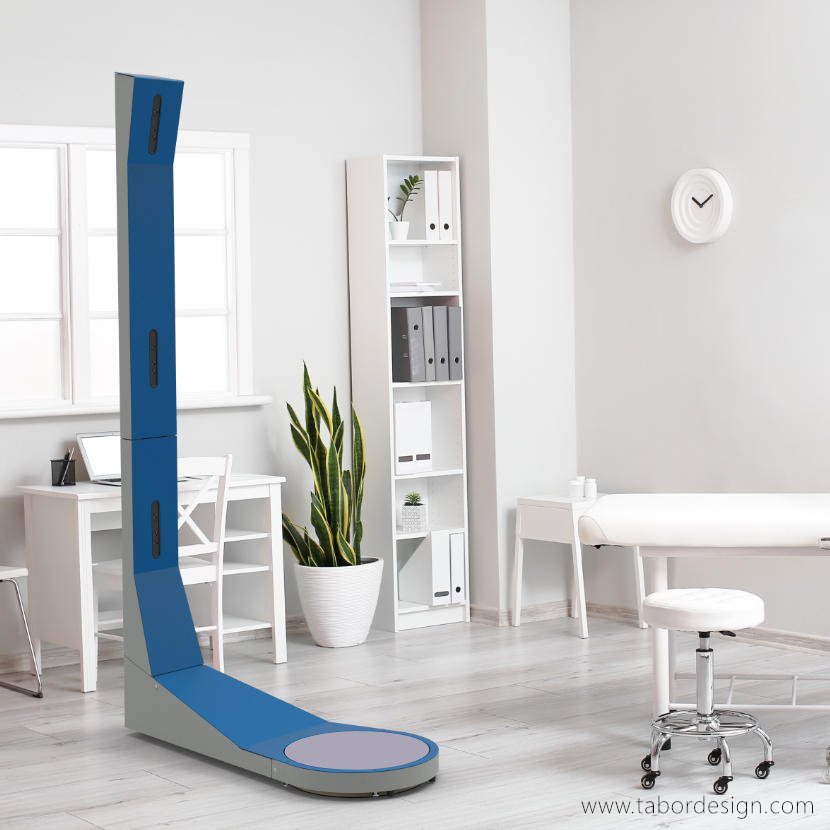

Skaner 3D Iniphy — nowoczesne narzędzie diagnostyczne do tworzenia trójwymiarowego obrazu ciała człowieka. Ustawiony w gabinecie terapeuty.

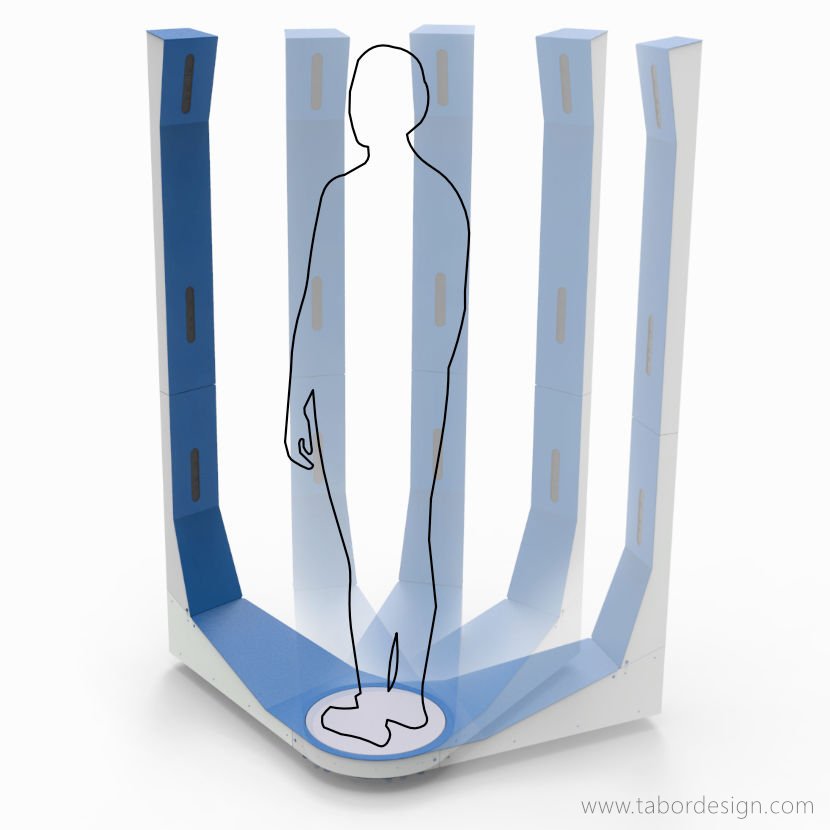

Sekwencyjna wizualizacja obrotu skanera Iniphy wokół osoby pacjenta.

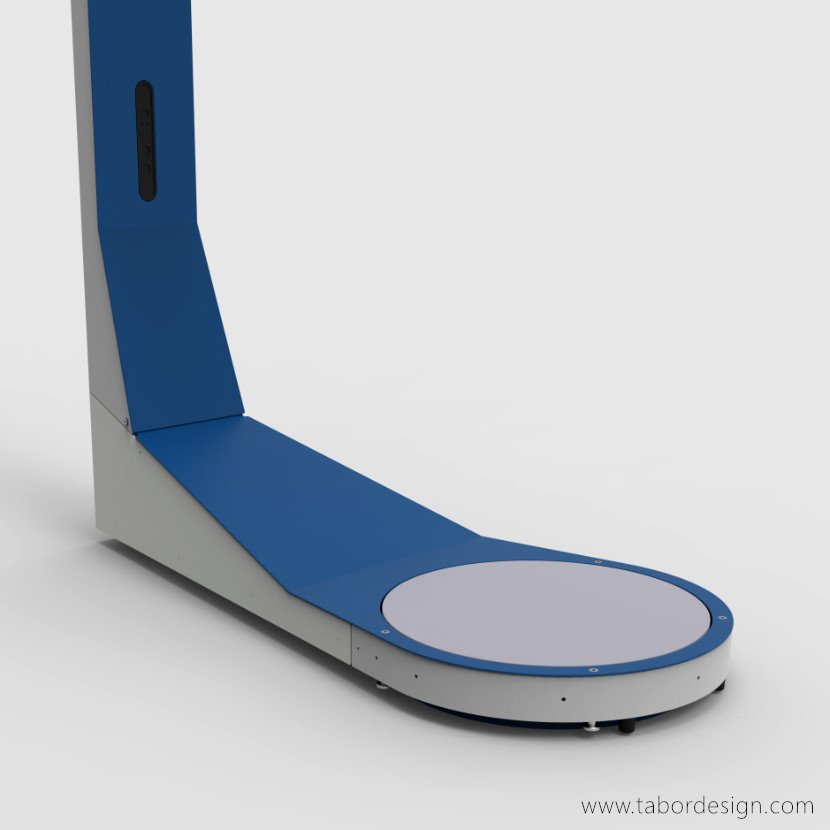

Skaner Iniphy. Podstawa skanera 3D do tworzenia trójwymiarowego obrazu ciała człowieka.

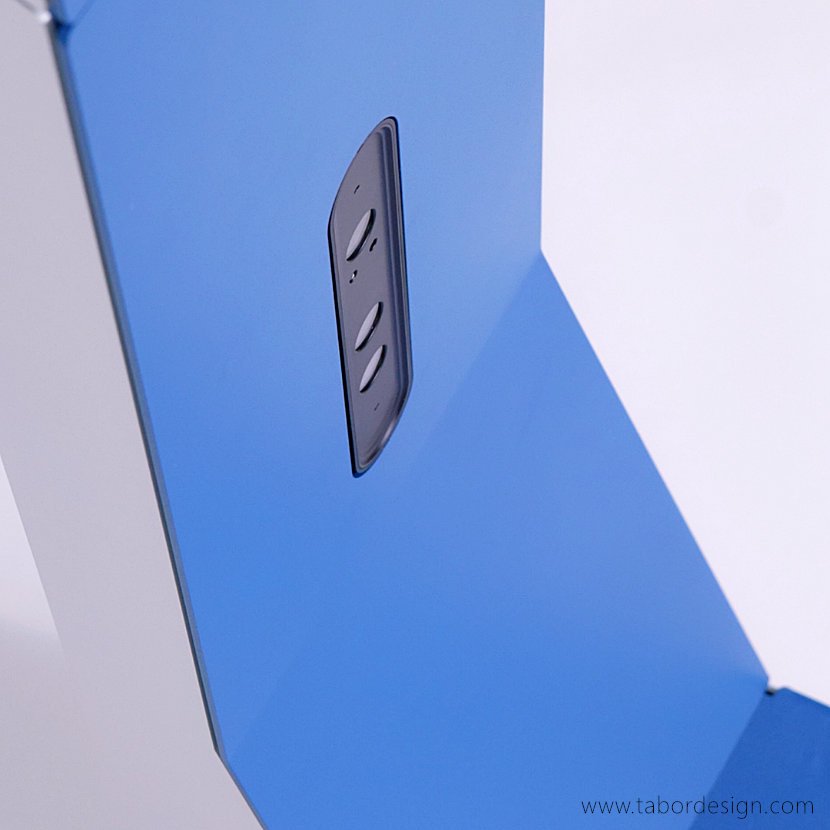

Skaner 3D Iniphy — nowoczesne narzędzie diagnostyczne. Fragment obudowy. Widoczny przedni panel i kamera.

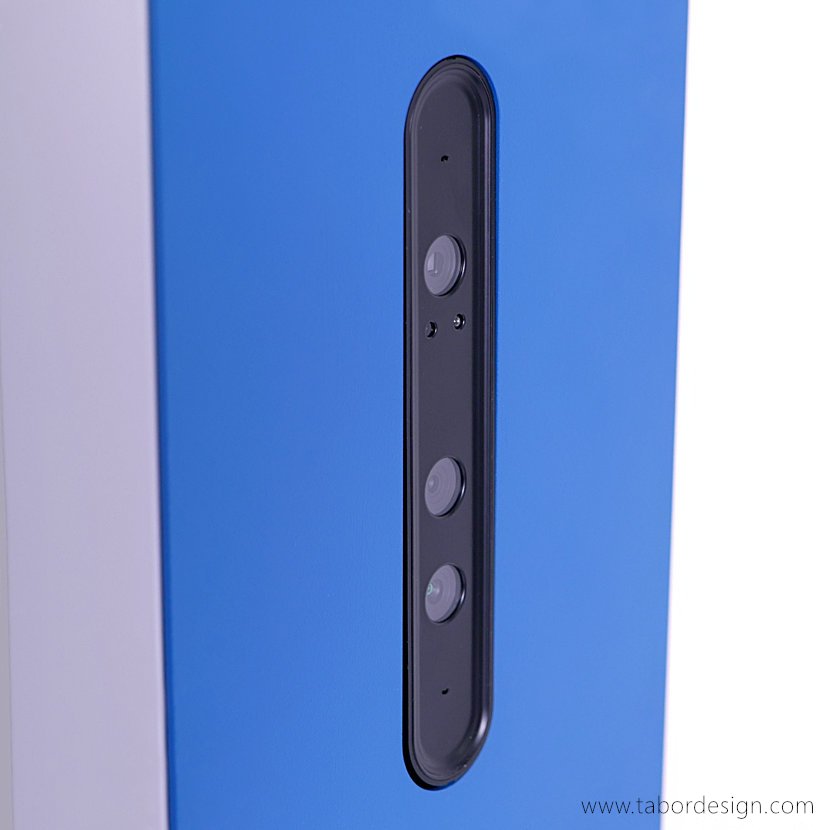

Skaner 3D Iniphy — nowoczesne narzędzie diagnostyczne. Fragment kolumny skanera 3D z panelem kamery. Dwa obiektywy oraz inne elementy optyki.

Skaner 3D Iniphy — nowoczesne narzędzie diagnostyczne

Skaner Iniphy jest zaawansowanym narzędziem do precyzyjnej analizy budowy ciała człowieka. Dzięki niemu można uzyskać trójwymiarowy model badanej osoby, niezbędny w pracy fizjoterapeuty, osteopaty czy chiropraktyka. Badania skanerem Iniphy wykrywają asymetrie i inne nieprawidłowości postawy co wspomaga specjalistów w diagnozowaniu oraz monitorowaniu postępów terapii. Innowacyjne rozwiązanie polega na tym, że badana osoba stoi nieruchomo. Jednoczesnie skaner wykonując wokół niej ruch obrotowy, robi serię zdjęć. Następnie przetwarza je w trójwymiarowy obraz wygenerowany za pomocą dedykowanej mu aplikacji. Łączność pomiędzy skanerem a komputerem, w którym działa aplikacja odbywa się za pośrednictwem sieci Wi-Fi. Dotychczas produkowane skanery obracały badaną osobę, a ruch obrotowy sprawiał problemy z zachowaniem równowagi. Skaner 3D Iniphy zapewnia badanemu stabilną platformę, dlatego też sprawdza się jako pewne narzędzie diagnostyczne

Projekt został opracowany z myślą o produkcji małoseryjnej. Konstrukcja obudowy opiera się na układzie nitowanych giętych wykrojów z blach aluminiowych. Takie rozwiązanie zapewnia odpowiednią sztywność i stabilność konstrukcji. Ze względu na znaczny gabaryt skanera i potrzebę jego transportu ma on budowę modułową. Po rozłożeniu moduły zamykają się w zwartej bryle prostopadłościanu o przystępnych dla transportu rozmiarach i bez wystających fragmentów. Jest to dość istotne w przypadku wysyłki skanera do odbiorcy. Montaż i demontaż wymagają użycia jednego klucza, jednak nie są to czynności skomplikowane. Wewnątrz podstawy skanera mieści się grupa podzespołów elektronicznych oraz napęd nadający całości ruch obrotowy wokół badanej osoby. Rozlokowanie tych rzeczy stanowiło nie lada wyzwanie, jednak w ostatecznym układzie nie wpłynęło na zaburzenie pierwotnie zaprojektowanej formy.

Pomysłodawcą przedsięwzięcia był doświadczony fizjoterapeuta, który stworzył interdyscyplinarny zespół ludzi z pasją. Zebrał inżynierów i specjalistów rozumiejących kluczowe zagadnienia. Skaner, będący wynikiem ich prac, jest pierwszym na świecie tego typu urządzeniem, dzięki któremu stworzenie trójwymiarowego modelu ciała człowieka zajmuje tylko chwilę.
